Hệ Thống Lọc Nước Bể Bơi | Tìm Hiểu Cấu Tạo & Nguyên Lý Hoạt Động

Hệ thống lọc nước bể bơi là một chu kì bơm, hút khép kín. Tích hợp theo đó là châm hóa chất xử lý nước giúp nước bể bơi giữ được độ trong, sạch, khử trùng hàng ngày. Bài viết dưới đây của TimeSoft sẽ giúp các nhà đầu tư có được cái nhìn rõ hơn về hệ thống lọc nước bể bơi.

Hệ thống lọc nước bể bơi là gì?

Hệ thống lọc nước bể bơi bao gồm 2 hệ thống chính:

Hệ thống lọc nước bể bơi có đường ống

Hệ thống lọc có đường ống là công nghệ lọc truyền thống hiệu quả cả về chất lượng lọc và giá thành cũng như dễ dàng thay vật liệu lọc và bảo trì. Yêu cầu của thiết bị lọc của là từ 4 đến 8 giờ toàn bộ nước trong bể phải được chạy qua máy lọc 1 lần.

Hệ thống lọc nước bể bơi có đường ống
Hệ thống lọc nước bể bơi có đường ống

Thời gian nước trong bể chạy qua máy lọc càng ngắn thì khả năng hỏng nước đột ngột càng ít xảy ra và chi phí hoá chất xử lý nước càng thấp. Việc tính công suất thiết bị lọc cho phù hợp rất quan trọng cho chất lượng lọc cũng như hiệu quả cho hồ bơi.

  • Đối với bể ở ngoài trời: mặt nước rộng, hồ bơi kinh doanh rất đông khách, nguồn nước không đạt tiêu chuẩn (nhiều cặn vôi, kim loại…), thời gian lọc không quá 4h/lần thậm chí những bể nông 0,4 – 0,6m và nơi có nhiều gió bụi thời gian lọc chỉ nên 2h/lần.
  • Đối với bể trong nhà: ít người bơi, nguồn nước tốt, hoá chất sử dụng đầy đủ, thời gian lọc có thể lên đến 8h/lần.

Hệ thống lọc nước bể bơi không đường ống

Hệ thống lọc không đường ống hay còn gọi là máy lọc nước bể bơi thông minh là hệ thống lọc tuần hoàn được chế tạo sẵn thành tổ hợp dưới dạng bậc thang lên xuống, đặt tại thành bể và lọc tại chỗ, không cần sử dụng đường ống. Bình lọc được chế tạo theo công nghệ đặc biệt của Kripsol – Spain.

Hệ thống lọc nước bể bơi không đường ống
Hệ thống lọc nước bể bơi không đường ống

Ưu điểm của hệ thống xử lý nước hồ bơi không đường ống: Là công nghệ máy lọc nước hồ bơi không đường ống. Máy lọc nước hồ bơi không đường ống có yêu cầu lắp đặt rất đơn giản. Chỉ cần dùng thiết bị lọc treo và một nguồn điện ở thành của hồ bơi. Tính năng lọc nước tương đối tốt, phù hợp cho nhiều loại hồ bơi. Mà nhất là các hồ bơi gia đình có diện tích nhỏ.

Cấu tạo của hệ thống lọc nước bể bơi gồm những gì?

Hệ thống lọc nước bể bơi có đường ống vẫn được đa số các bể bơi tại Việt Nam áp dụng, do đó mà chúng ta sẽ cùng tìm hiểu hệ thống lọc nước bể bơi có đường ống:

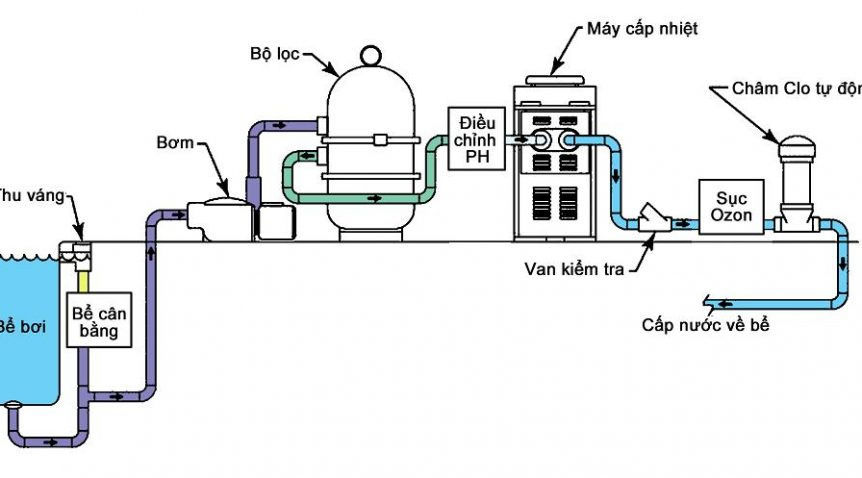

Cấu tạo của hệ thống lọc nước bể bơi
Cấu tạo của hệ thống lọc nước bể bơi
  • Máy bơm bể bơi: có tác dụng đầu tiên là bơm nước từ nguồn vào bể để cung cấp nguồn nước ban đầu cho hoạt động của bể bơi; sau đó có tác dụng hút nước bẩn từ đáy bể chuyển qua đường ống dẫn nước vào bình lọc bể bơi để bình lọc xử lý.
  • Bình lọc cát: Bình lọc được chế tạo theo công nghệ mới, với chất liệu chính gồm nhựa plyester nhân tạo và sợ thủy tinh (fiberglass) chịu được áp lực cao từ 2,5 đến 6 bar (theo tiêu chuẩn từng loại sản phẩm). Ngoài khả năng thay thế thiết bị lọc một cách đơn giản, có thiết kế các tính năng sục, rửa, xả, rửa ngược, đồng hồ theo dõi áp lực trong bình, có thiết kế ống kính quan sát độ lọc của bình.
  • Hệ thống đường ống: Có tác dụng dẫn nước
  • Thu đáy hồ bơi: Thu đáy được thiết kế với các loại thích thước khác nhau phù hợp cho từng loại bể nhằm thu nước và cặn dưới đáy bể vào hệ thống lọc.
  • Đầu trả nước vào hồ bơi: Được thiết kế bằng nhựa hoặc kim loại chị được hoá chất và tia cực tím.
  • Máng tràn hoặc Skimmer: Được lắp vào thành hồ bơi nhằm thu nước tràn trong hồ bơi, sau đó đưa về bể trung hoà trước khi qua hệ thống lọc và trả vào bể.

Nguyên lý hoạt động của hệ thống lọc nước bể bơi

Dưới đây là chi tiết nguyên lý hoạt động của hệ thống lọc nước bể bơi được chúng tôi tổng hợp dưới đây:

BƠM NƯỚC SẠCH BỔ SUNG ĐẦY BỂ

Bật bơm hút nước từ bể nước sạch vào đầy bể bơi. Trong quá trình hoạt động có một lượng nước bị thất thoát chủ yếu do bay hơi nên nên mực nước trong bể bơi thấp hơn mực nước rãnh xả tràn thì tiến hành bơm nước bổ xung vào đầy bể:

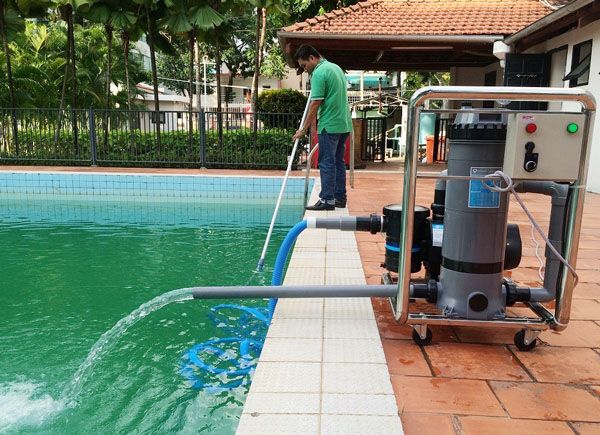

Bơm nước sạch vào đầy bể
Bơm nước sạch vào đầy bể
  • Đặt 01 hệ thống van của bình lọc bất kỳ ở vị trí bổ sung nước vào bể. Mở van hút nước bể cân bằng, mở van chặn đường hút bơm D110 tương ứng. Bật bơm, hút nước từ bể chứa cấp vào bể bơi.
  • Khi lượng nước hút từ bể chứa cấp về bể bơi bù đủ lượng nước đã hao hụt thì nước bắt đầu tràn qua rãnh xả tràn chảy về bể cân bằng. Khi đó dừng bơm để bắt đầu quá trình lọc.

Chú ý: Luôn luôn kiểm tra mực nước trong bể chứa không để tụt quá miệng hút bơm làm bơm chạy khô, điều này sẽ dẫn đến cháy bơm. Khi lượng nước hút vào bể bơi làm giảm mực nước trong bể chứa nước sạch thì van phao đặt ở cốt mực nước sẽ mở ra để bổ xung nước từ tuyến ống kẽm vào bể cân bằng trong quá trình bình lọc hoạt động cho đến khi nước trong bể bắt đầu tràn về bể cân bằng.

QUÁ TRÌNH LỌC NƯỚC

1. Hút đáy và bể cân bằng

Sau khi nước bắt đầu tràn về bể cân bằng, Tắt bơm, đặt các bình lọc 01, 02, vào vị trí lọc. Mở các van hút của các bơm tương ứng. Mở van hút bể cân bằng và van hút đáy bể bơi của hệ thống.

Hút đáy bể bơi
Hút đáy bể bơi
  • Bật bơm các bơm, lọc nước cho bể.
  • Kiểm tra bơm hút có tốt không nếu bị e hoặc không hút thì tắt bơm, tiến hành mồi lại.
  •  Để tỷ lệ hút đảm bảo lượng thu nước mặt và thu đáy đều bằng 50% công suất lọc phải điều chỉnh bằng thực nghiệm trên hai van chặn đường thu đáy và đường hút bể cân bằng D160mm. Tỷ lệ này sẽ được điều chỉnh bằng thực nghiệm và đánh dấu trên van khi đưa hệ thống vào hoạt động.

2. Hệ thống châm hóa chất

2. Hệ thống châm hóa chất
2. Hệ thống châm hóa chất

Bộ châm phèn

  •  Khi nước bể đục nhiều thì cần châm phèn vào bể để làm trong nước. Khi đó, kiểm tra phèn có trong bình còn đủ không. Nếu không đủ phải đổ bổ xung cho đủ, không để bơm định lượng hút khô gây hiện tượng e bơm.
  • Dùng phèn pha vào nước trong bình, khuấy lên cho tan phèn.
  • Mở van hút bình phèn của bơm hoá chất, bật bơm châm phèn vào hệ thống.

Hệ thống điều chỉnh độ pH

  •  Kiểm tra nếu độ pH thấp (< 7,2) thì tiến nâng độ pH bằng cách hoà Sôđa vào bình chứa, hàm lượng theo tỉ lệ 10 kg sôđa/ 200 lít nước, đảm bảo mức hoá chất trong bình chứa luôn đủ cho quá trình hoạt động, không để bơm chạy khô dẫn đến cháy, hỏng bơm định lượng.
  • Đặt bơm ở mức 90%; gạt cần điều khiển sang vị trí kiềm hoá (ALK-xem dịch Catalog chi tiết bộ điều khiển). Bật bộ điều chỉnh pH tự động. Kiểm tra hoá chất có được hút lên không, nếu không phải dừng bơm và kiểm tra.
  • Kiểm tra nếu độ pH cao (>7,6) thì tiến nâng độ pH bằng chuyển đầu hút bơm định lượng chỉnh pH vào bình chứa Acid. Đảm bảo mức hoá chất trong bình chứa luôn đủ cho quá trình hoạt động, không để bơm chạy khô dẫn đến cháy, hỏng bơm định lượng.
  • Đặt bơm ở mức 90%; gạt cần điều khiển sang vị trí axit hoá (ACID-xem dịch Catalog chi tiết bộ điều khiển). Bật bộ điều chỉnh pH tự động. Kiểm tra hoá chất có được hút lên không, nếu không phải dừng bơm và kiểm tra, mồi lại.
  • Điều chỉnh pH này hoạt động theo nguyên tắc tự động hoàn toàn.

Thiết bị gồm có một bộ điều khiển tự động kèm bơm định lượng và một bộ điện cực đo pH. Dòng chảy qua hệ thống là dòng chảy tuần hoàn nên điện cực sẽ luôn luôn đo độ pH trong nước và báo về bộ điều khiển. Bộ điều khiển hiển thị giá trị này bằng số điện tử, đồng thời so sánh với giá trị tiêu chuẩn do người sử dụng đặt trước trong máy. Nếu có sự sai lệch giữa hai giá trị, bộ điều khiển sẽ điều khiển bơm định lượng châm hoá chất cho đến khi pH của nước bể bơi đạt tiêu chuẩn cho phép thì dừng lại.

  • Độ pH bể bơi tiêu chuẩn cần đạt 7,2-7,6. Do thiết bị tự động hoạt động nên người vận hành không cần điều chỉnh gì trên máy mà chỉ cần kiểm tra lượng hoá chất trong bình chứa, không để cạn dẫn đến cháy, hỏng bơm định lượng.

Hệ thống châm hoá chất khử trùng

  • Đổ nước Javel vào bình chứa. Đảm bảo mức hoá chất trong bình chứa luôn đủ cho quá trình hoạt động, không để bơm chạy khô dẫn đến cháy, hỏng bơm.
  • Đặt bơm ở mức 90%. Bật bộ điều chỉnh Clo. Kiểm tra hoá chất có được hút lên không, nếu không phải dừng bơm và kiểm tra, mồi lại.
  • Bộ điều chỉnh Clo này hoạt động theo nguyên tắc tự động hoàn toàn. Thiết bị gồm có một bộ điều khiển tự động kèm bơm định lượng và một bộ điện cực đo Clo dư. Dòng chảy qua hệ thống là dòng chảy tuần hoàn nên điện cực sẽ luôn luôn đo độ Clo dư trong nước và báo về bộ điều khiển. Bộ điều khiển hiển thị giá trị này bằng số điện tử, đồng thời so sánh với giá trị tiêu chuẩn do người sử dụng đặt trước trong máy. Nếu có sự sai lệch giữa hai giá trị, bộ điều khiển sẽ điều khiển bơm định lượng châm hoá chất cho đến khi độ Clo dư của nước bể bơi đạt tiêu chuẩn cho phép thì dừng lại.
  • Độ Clo dư cho bể bơi tiêu chuẩn cần đạt từ 1-3mg/l. Do thiết bị tự động hoạt động nên người vận hành không cần điều chỉnh gì trên máy mà chỉ cần kiểm tra lượng hoá chất trong bình chứa, không để cạn dẫn đến cháy, hỏng bơm.

Chú ý: Khi cần xử lý theo phương pháp SHOCK IT (Sốc, khử trùng mạnh) bằng nước Javel thì có thể dùng bơm châm phèn: mở đường hút hoá chất vào bình Javel, đóng đường hút phèn. Bật bơm châm Javel vào bể. Điều chỉnh lưu lượng hợp lý để không bị cạn gây cháy bơm. Trường hợp dùng Clo khô thì rải đều bột Clo ra bể để đạt hiệu quả nhanh nhất.

Chú ý: Luôn luôn kiểm tra lượng hoá chất trong bình chứa khi bơm hoá chất vận hành. Không được để bơm chạy khô, điều này sẽ dẫn đến cháy bơm. Hệ thống hoàn toàn đi vào hoạt động, nước trong bể bơi được hút qua đường xả đáy và bể cân bằng, sau khi qua hệ thống sẽ được làm sạch trở lại và bơm trở lại bể bơi bằng các đường cấp nước sạch tuần hoàn D160. Nước trong bể sẽ tràn đến ống xả tràn xung quanh bể và chảy lại về bể cân bằng theo đường xả tràn của bể bơi.
Hệ thống đang ở trạng thái lọc.

DỪNG HỆ THỐNG LỌC NƯỚC BỂ BƠI

  •  Hệ thống lọc trong khoảng 5-6 tiếng thì toàn bộ nước trong bể đều được lọc sạch.
  • Tắt các bộ châm hoá chất.
  • Tắt tất cả các bơm, đóng tất cả các van chặn, đặt van điều khiển bình lọc ở vị trí đóng, đưa hệ thống về trạng thái dừng để chờ lần
  • Đặt các bình lọc về vị trí đóng (vị trí 5).
  • Hệ thống ở trạng thái dừng.
  • Trong trường hợp trời mưa, nước bể bơi dâng cao chảy về bể cân bằng thì nước trong bể cân bằng sẽ thoát qua ống xả tràn về ga thu

XẢ RỬA HỆ THỐNG

  • Trong quá trình hoạt động, khi kiểm tra thấy chênh lệch áp suất ở các đồng hồ đo áp lực lắp trên các bình lọc tăng lên quá 1,3
  • Đặt hệ thống ở chế độ dừng hệ thống, rửa các bình lọc theo các bước như sau:
    + Đặt van bình lọc nào cần xả ngược vào chế độ rửa ngược 2.
    + Mở van hút đáy bể và van hút của bơm tương ứng. Bật bơm rửa ngược cho bình lọc. Nước rửa ngược sẽ theo tuyến ống xả D160 xả xuống ga thu.
  •  Theo tiêu chuẩn DIN 19643, thời gian rửa ngược phin lọc khoảng 7 phút. Thời gian rửa ngược trong 7 phút cho mỗi bình lọc, quan sát nước xả ra qua kính quan sát đến khi thấy nước trong thì dừng lại.
  •  Tắt các bơm.
  •  Chuyển bình lọc về trạng thái xả nước lọc đầu 3, bật bơm xả cho đến khi nước ra
    trong thì thôi (quan sát qua kính).
  • Đưa bình lọc về trạng thái dừng.

XẢ KIỆT NƯỚC BỂ BƠI

Xả nước và vệ sinh bể bơi
Xả nước và vệ sinh bể bơi
  •  Khi cần thiết có thể dùng bơm bình lọc để hút cạn nước bể để xả kiệt được nhanh chóng. Khi đó, mở van hút đáy bể, đặt một bình lọc tương ứng ở vị trí xả kiệt bể 4. Mở van hút của bơm tương ứng rồi bật bơm hút xả kiệt bể bơi.
  • Để cấp nước sạch vào đầy bể trở lại theo quy trình cấp nước sạch bổ xung đầy bể.

HÚT RỬA BỂ BƠI

  • Để thuận lợi cho việc hút rửa đáy bể và không gây ảnh hưởng đến người vận hành hệ thống bể bơi chúng tôi đã kết hợp dùng hệ thống bơm lọc để hút rửa bể và đảm bảo an toàn lao động vì không đấu nối đường điện 220v ra thành bể giống như dùng bộ bơm hút rửa di động trên thành bể bơi.
  • Cắm ống hút và bàn hút vào miệng hút đã đặt chờ sẵn ở thành bể (chú ý khi cắm ống hút phải dìm ống xuống nước sao cho không còn không khí trong ống để không bị e bơm).
  • Vì bơm có công suất lớn nên phải kết hợp đồng thời mở van hút rửa đáy bể và mở từ 70 – 80% tiết diện van hút đáy bể bơi.
  •  Bật bơm tạo sức hút, dùng sào nhôm đẩy bàn hút đi khắp đáy bể để hút hết cặn bẩn, chuyển lần lượt vị trí cho đến khi hút hết bể thì thì tắt bơm.
  • Nước hút rửa sẽ chảy theo rãnh xả tràn về bể cân bằng và được lọc lại bằng bình lọc D1400.
  • Thường xuyên kiểm tra bộ lọc rác đi kèm bơm hút rửa để lấy tóc,
  • Việc vệ sinh bể phải được tiến hành thường xuyên để bể luôn luôn sạch sẽ.

Kinh nghiệm bảo trì hệ thống lọc nước bể bơi

  • Các bộ phận như bơm, bình lọc cát đều có bộ phận cần bảo trì, thay thế… theo catalog riêng của mỗi bộ phận (kèm theo bản dịch-cần đọc kỹ các bản dịch này trước khi vận hành hệ thống). Khi bảo trì bơm, đóng các van của bơm cần bảo trì lại, hệ thống vẫn hoạt động nhưng với công suất yếu hơn. Trong thời gian đó, bảo trì bơm theo hướng dẫn trong catalogue bơm.
  • Nếu cần sửa chữa thì tháo hẳn bơm ra khỏi hệ thống để sửa chữa. Tương tự đối với bình lọc, đặt các van trước bình lọc ở vị trí đóng, bình lọc sẽ được cách ly hoàn toàn ra khỏi hệ thống để sửa chữa. Các điều kiện vận hành bảo dưỡng thiết bị cụ thể được ghi trong cataloge của nhà sản xuất kèm theo, mọi hỏng hóc gây ra do thực hiện không đúng các quy định của nhà sản xuất đều không được bảo hành.

*Hàng ngày:

  • Kiểm tra các thùng đựng hoá chất cho các bơm định lượng, nếu vơi thì bổ sung hoá chất theo đúng nồng độ đã nói ở trên. Khi vận hành máy, kiểm tra xem bơm có hút hoá chất không, nếu không thì kiểm tra các chi tiết, mồi lại bơm.
  • Kiểm tra đồng hồ đo áp lực của lọc cát, nếu áp suất lọc vượt quá 1,3 kg/cm2 thì dừng máy và thực hiện quá trình rửa ngược cho các bình lọc cát.
  • Vệ sinh bể bơi theo chỉ dẫn vệ sinh bể

* Hàng tuần:

  •  Kiểm tra, bơm dầu mỡ cho bơm theo hướng dẫn riêng của bơm.
  • Thực hiện phương pháp xử lý SOCK IT (như hướng dẫn kèm theo) để khử rêu tảo.

* Hàng tháng:

Bảo dưỡng, vệ sinh thiết bị theo hướng dẫn riêng của từng loại thiết bị

* Sau 06 tháng:

  •  Kiểm tra các bình lọc và bổ sung cát (nếu cần).
  • Thay mới toàn bộ nước cho bể bơi khi cần thiết.
